掌握横河eja系列变送器接线原理

更新时间：2019-04-09

点击次数：1314

　　我们拿到一台新的eja变送器，先要做的就是接线操作，其实接线是简单的操作，只要掌握了eja变送器的接线原理，接线操作就会变得容易。

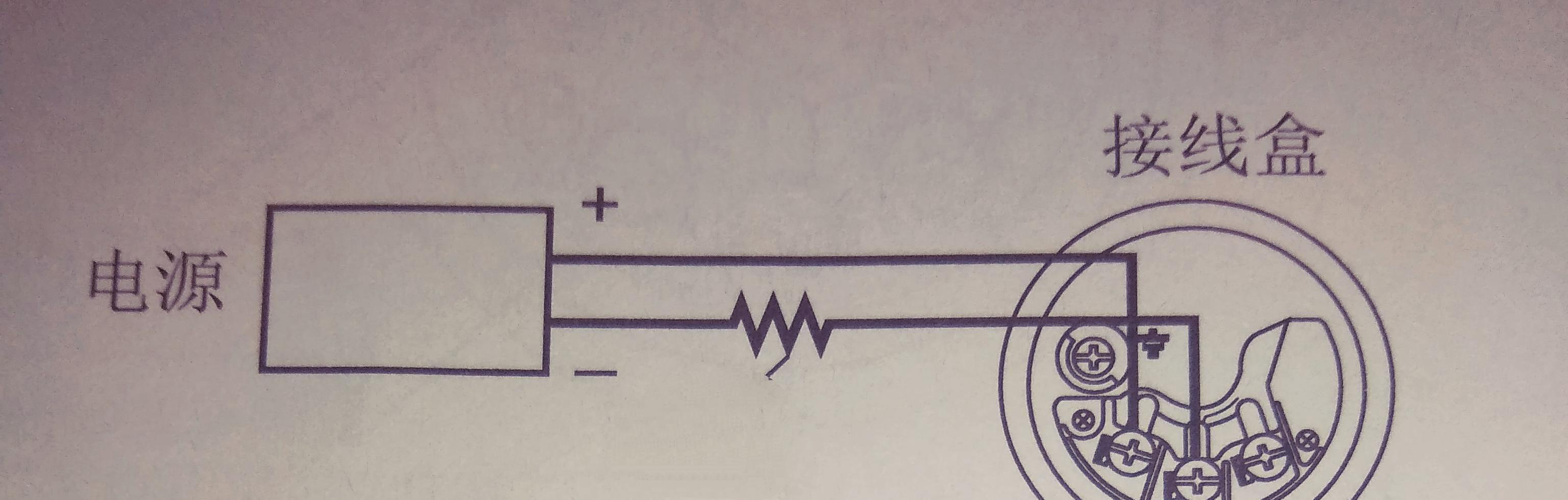

　　?横河eja变送器的接线原理：由于eja变送器采用的是二线制，电源和信号共用两根线，所以我们在接线时注意极性就可以了。

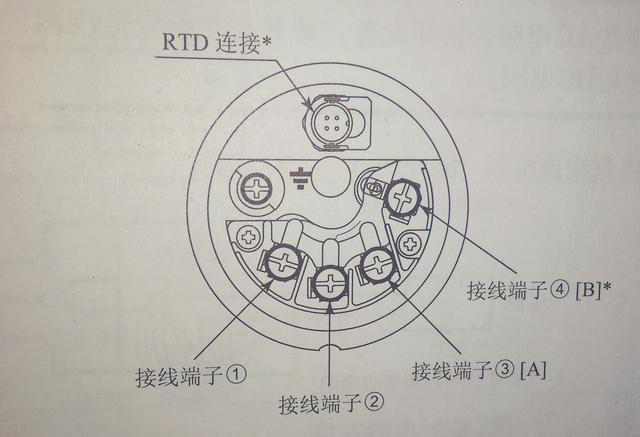

　　eja变送器的端子接线盒上的英文标注一般有四种，分别是：

　　1、SUPPLY（电源或信号端子），这个端子供电电源24vDC输出电流信号4-20mADC，也是手持器使用的接线端子；

　　2、CHECK（外部指示端子），在接线端子直接用万用表测量，相当于输出信号检测端；

　　3、ALRAM（状态触点端子），这个端子是报警信号输出端；

　　4、PULSE（脉冲和状态端子），脉冲状态端子是输出脉冲信号的端子。

　　以上四种就是eja变送器常见的四种接线端子，只要明白了接线端子英文单词含义就可降低接线出错率。
