西门子压力变送器的三个输入调整键

西门子压力变送器产生的信号被信号放大器放大后，经模–数转换器转换成数字信号。在微处理器中，经线性和温度校正后，再经数–模转换器（转换成直流4-20mA输出信号。一个二极管电路提供反向极性保护，外部指示（电压降<0.5v）也可以连接到这个电路上。涉及测量元件的电子数据和变送器功能参数数据被存贮在两个EEPROM 中。 你可以通过3个输入调整键直接在测量点对西门子压力变送器进行参数调整，可以在数字显示中读取测量结果、故障信息和工作方式。也可以通过HART调制解调器，按照HART协议进行参数调整。

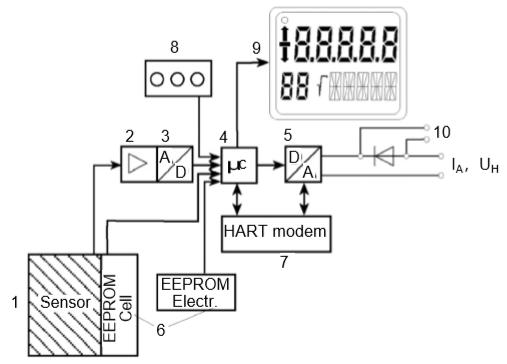

1.测量元件传感器


2.信号放大器


3.模-数转换器


4.微处理器


5.数-模转换器


6.测量元件和电子单元中的两个 EEPROM


7.HART 调整解调器


8.三个输入调整键（就地操作）


9.数字显示10用于连接外部电流表


IA电流信号输出


UH电源
